當人們想到工具時，通常會想到的圖像是錘子，鋸子，焊接工具等。但是當涉及印刷電路板設計時，術語“工具”以不同的方式使用。在大多數情況下，PCB設計 工具包括用于Gerber和excellon文件，CAD軟件和Internet的電子軟件，用于尋找從中獲取組件的正確途徑。還有一些材料可以被稱為“物理工具”，如模板和焊接工具。
使用PCB設計工具
在PCB結構的設計和制造階段，工程師使用所有上述工具和材料。這些階段在分配所有所需材料時開始，已經繪制了印刷電路板的基本框架，并繪制了適當?shù)木W(wǎng)格以了解PCB的工作情況。
模板：模板是不銹鋼箔，用于將焊膏涂在電路板上。焊接掩模用于防止任何多余的焊膏沉積在選定區域上。
焊接機：用于將所有電氣元件連接并固定到印刷線路板上。通常，焊接機包括鉛或錫焊料。

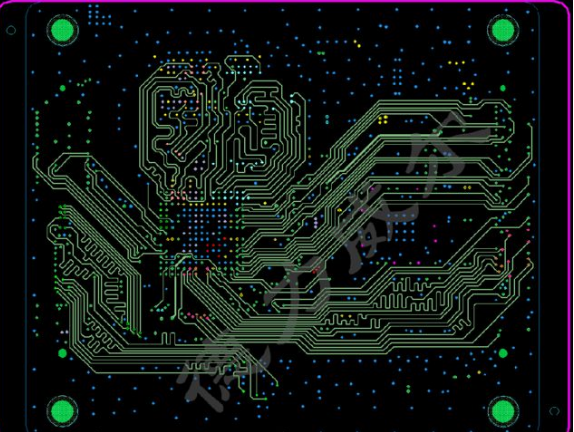

CAD軟件：工程師使用計算機輔助設計(CAD)軟件將基本設計從紙張傳輸?shù)接嬎銠C。該軟件用于定義PCB內的原理圖，組件和連接。
Gerber文件：Gerber是一種文件格式，在工程師為電路板成像過程創建圖稿時使用。
Excellon文件：這也稱為鉆取文件。它是一種文件格式，用于控制印刷電路板上成品孔的尺寸和位置。Excellon文件通常包含有關鉆具數量，孔尺寸和數量以及孔是否鍍層的信息。
在創建各種層并使用不同的組件來制造用于復雜應用的印刷電路板時，所有這些工具都非常重要
